專利號：ZL201721243555.4

一、概述

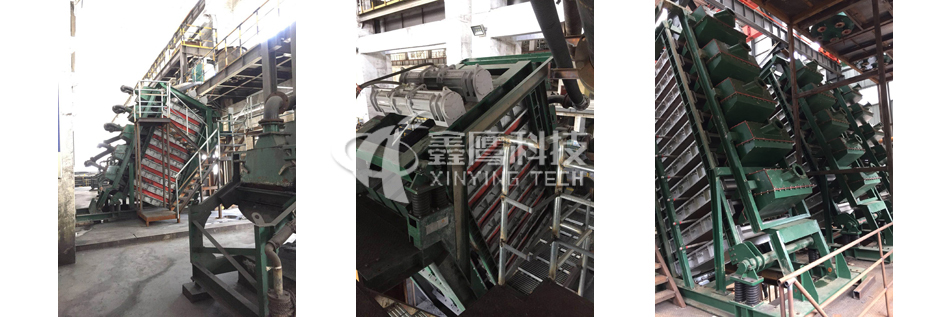

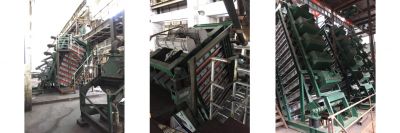

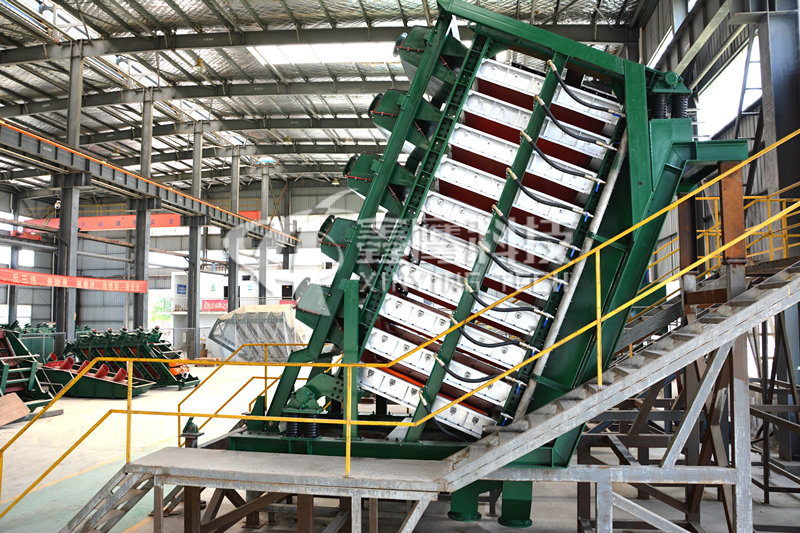

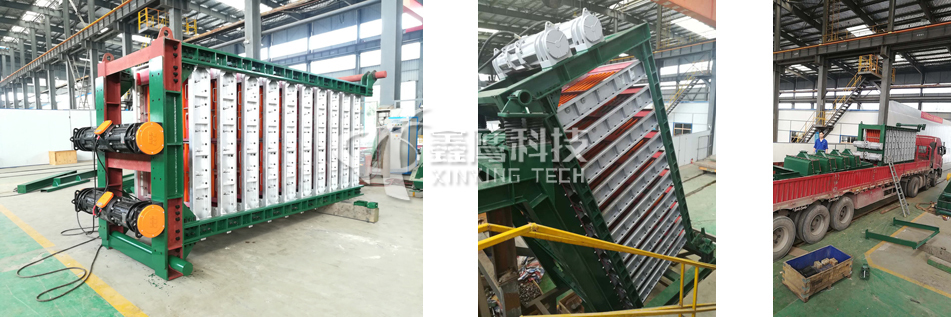

　　十疊層高頻振動篩是一種超細篩分機，主要適用于從0.043mm到1mm的物料分級，以其能提供更大的處理能力和分級能效，成為水力旋流器的理想替代品。它解決了以前精細濕法篩分技術的所有挑戰，使我們的客戶能夠廣泛運用這項技術，實現高磨礦分級效率，以達到提高其經濟效益的目的。

二、工作原理
　　根據篩分設備的單元配置，物料礦漿先進入分礦器，分礦器的子流通過軟管流到每個篩框的進料入口，并進一步分成兩股流，均勻的給礦到每層篩面的整個篩面上。每層篩分表面使用具有適當孔徑尺寸的兩邊用車板張緊的聚氨酯篩網，以實現所需的篩分。每個篩框還有一個獨立的篩下收集斗和篩上收集斗。篩上產品和篩下產品被分別匯流到不同的收料斗。

三、設計特點

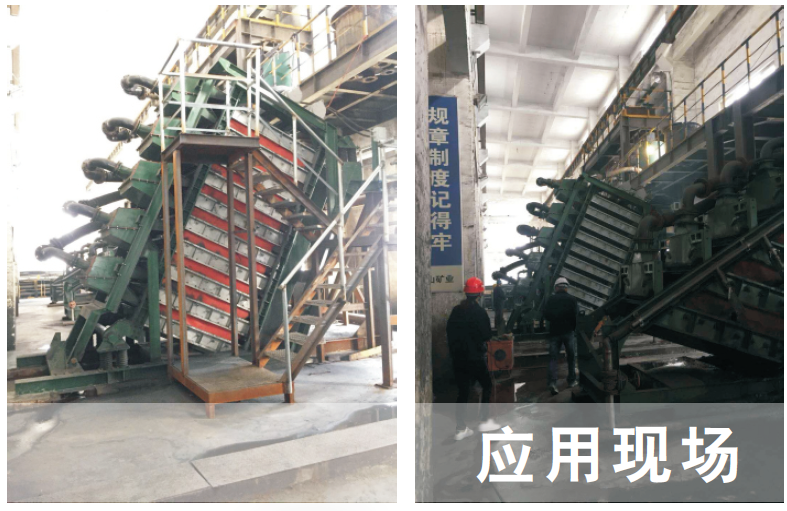

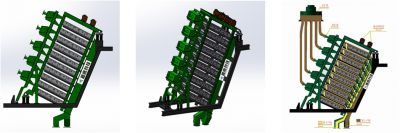

　　十疊層高頻振動細篩采用模塊化設計，多層篩框整合為一體，最多可實現10個獨立的篩框嵌套在一個單獨的整棟組件中。對于該超細篩機，物料給礦的精確分礦是至關重要的，因此篩機配套使用全新的礦漿分配系統，確保物料均勻分布在每層篩面上。

四、主要優勢
1、更大的篩分面積

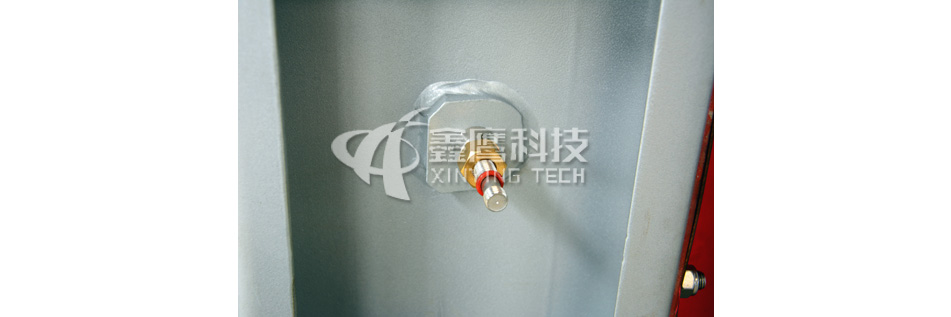

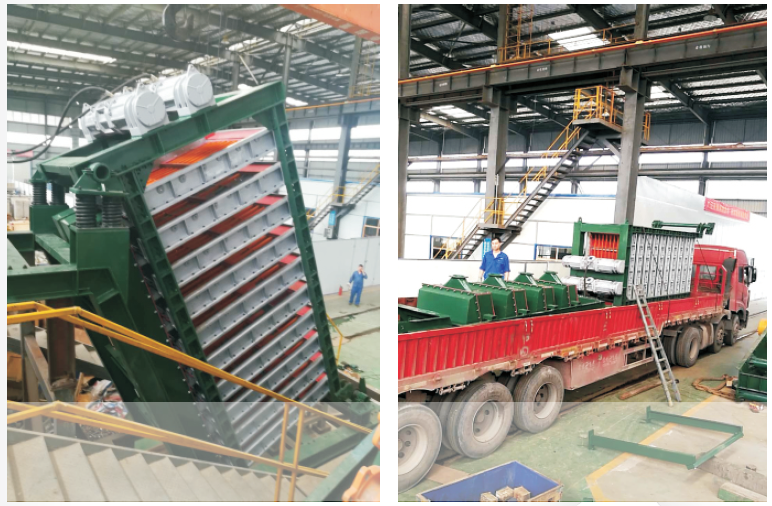

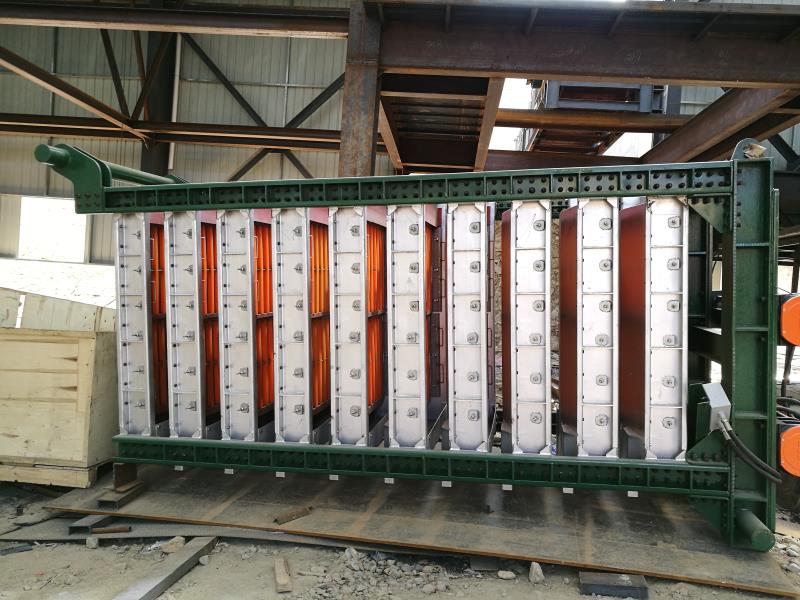

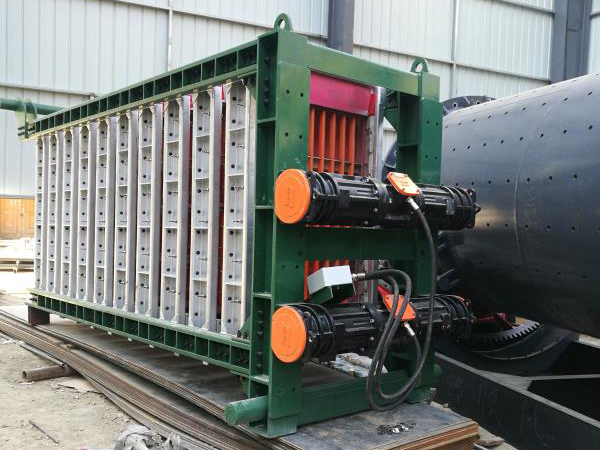

　　十疊層高頻振動細篩由10層篩框組成，每層篩框布置2張篩網，共20張篩網，因此篩分面積是原有五疊層高頻振動篩的2倍。
2、占地面積小
　　十疊層高頻振動細篩采用相當緊湊的整體布置，相對于五疊層高頻振動篩具有兩倍的篩分面積，同時設備占地面積小。
3、節省基建費用
　　由于具有更小的占地面積，1臺十疊層高頻振動細篩代替2臺五疊層高頻振動篩，基礎設施建設減少一半，礦漿管道布置減少一半，還能降低現場管理強度與人工維護量。
4、振動體優化

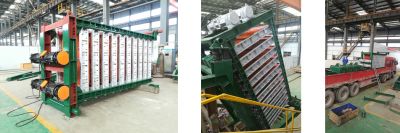

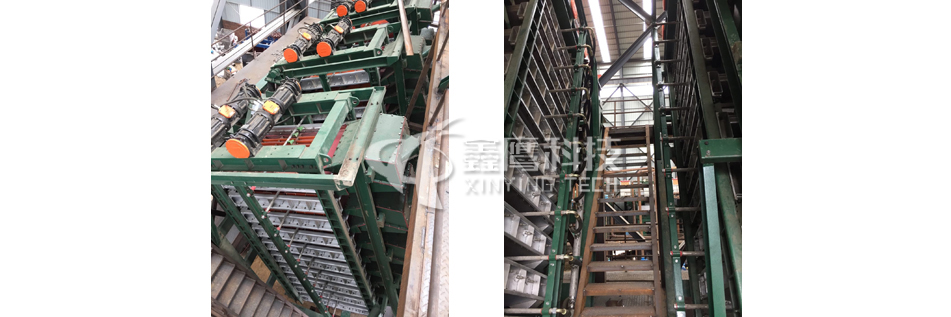

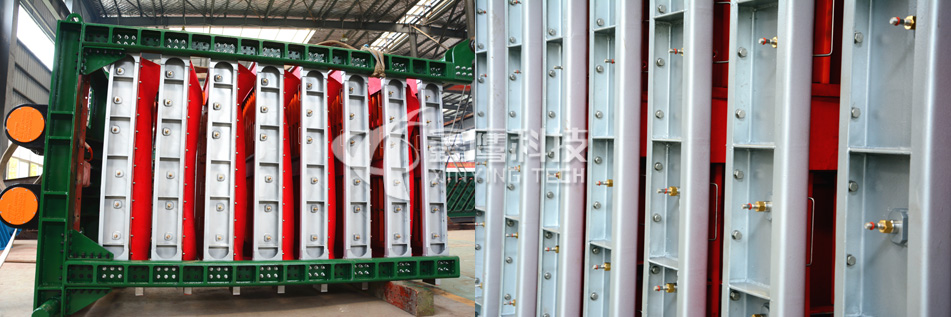

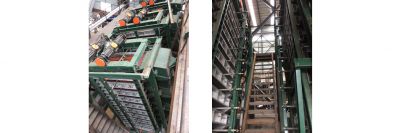

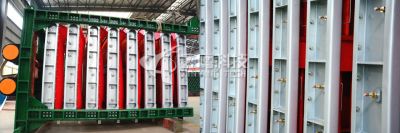

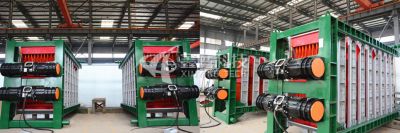

　　篩機采用模塊化設計，振動體由10層篩框組成，篩框材質為優質不銹鋼，大大減輕振動體重量，進一步優化篩機振動。
5、減震優化
　　五疊層高頻振動篩采用側面懸掛式減震彈簧，彈簧切向受力大，十疊層高頻振動細篩打破原有減震方式，采用垂直支撐復合彈簧，上下運動減震，效果更佳。
6、設備能耗低
　　通過減輕振動體重量與優化減震，十疊層高頻振動細篩的能耗得到大幅降低，原2臺五疊層高頻振動篩能耗為2*4.5kw，該篩機能耗為2*3.7kw，更加節能環保。
7、通用互換性配件
　　除給礦器外，十疊層高頻振動細篩的其他配件與五疊層高頻振動篩具有很好的通用互換性，篩面篩網規格尺寸完全一致。
8、更高的篩分質效率
　　1臺十疊層高頻振動細篩具有1臺五疊層高頻振動篩1.7~1.9倍的處理能力，在篩分量效率相同的情況下，十疊層高頻振動細篩的質效率能提高5%左右。
9、良好的適用性
　　十疊層高頻振動細篩相比五疊層高頻振動篩在安裝上，僅高度高1.2m、寬0.2m，但長度更??；若具有合適的高度，在現場安裝原有1臺五疊層的面積上即可安裝1臺十疊層高頻振動細篩；如果高度不夠，建議八疊層高頻振動細篩，與五層篩的安裝尺寸一致，但具有1.6倍的篩分面積。重疊式高頻振動篩適用于新建選廠與技改選廠，有良好的適用性。

五、技術參數
